Segnetics AutoSCADA II

О проекте AutoSCADA II на базе Пульт.Онлайн
Как работает связка AutoSCADA II + Пульт.Онлайн
Лицензирование в предустановленной AutoSCADA II
Пример проекта на демо-сервере
Инструкция и дистрибутив на сайте Segnetics
Скачать проект

О проекте AutoSCADA II на базе Пульт.Онлайн

Мы рады сообщить о совместном проекте компании Альфаматика и компании Segnetics по интеграции SCADA Пульт.Онлайн с аппаратными контроллерами наших партнеров. Компания Segnetics - ведущий российский производитель программируемых логических контроллеров и решений для автоматизации инженерных систем.

Совместными усилиями была реализована технология AutoSCADA II, которая позволяет устанавливать полноценную диспетчеризацию непосредственно на контроллеры, без необходимости использования внешнего компьютера в качестве сервера. Это означает, что вместе с контроллером пользователи получают готовый web-интерфейс для мониторинга и управления оборудованием — доступный через браузер с компьютера, планшета или смартфона, в том числе и удаленно.

AutoSCADA

Решение основано на возможностях Пульт.Online — современной высокопроизводительной системы, которая, благодаря своей архитектуре, обеспечивает достаточную производительность для работы в качестве полноценного SCADA-сервера даже на встраиваемых устройствах. В комбинации с технологией AutoSCADA II, использование встроенного SCADA-сервера значительно ускоряет развертывание системы диспетчеризации и снижает затраты на внедрение.

Преимущества такого подхода:

  • Мгновенный доступ к данным и управление через web-интерфейс без дополнительного оборудования;
  • Высокая скорость развертывания — нет необходимости в разработке сложных SCADA-проектов;
  • Гибкая визуализация и мониторинг прямо на контроллере;
  • Совместимость с современными контроллерами Segnetics (Pixel2, Matrix, SMH5 и др.).

Это решение открывает новые возможности для автоматизации инженерных объектов — от систем вентиляции и отопления до сложных распределённых инфраструктур, где важны скорость внедрения и удалённый доступ к данным.

Как работает связка AutoSCADA II + Пульт.Онлайн

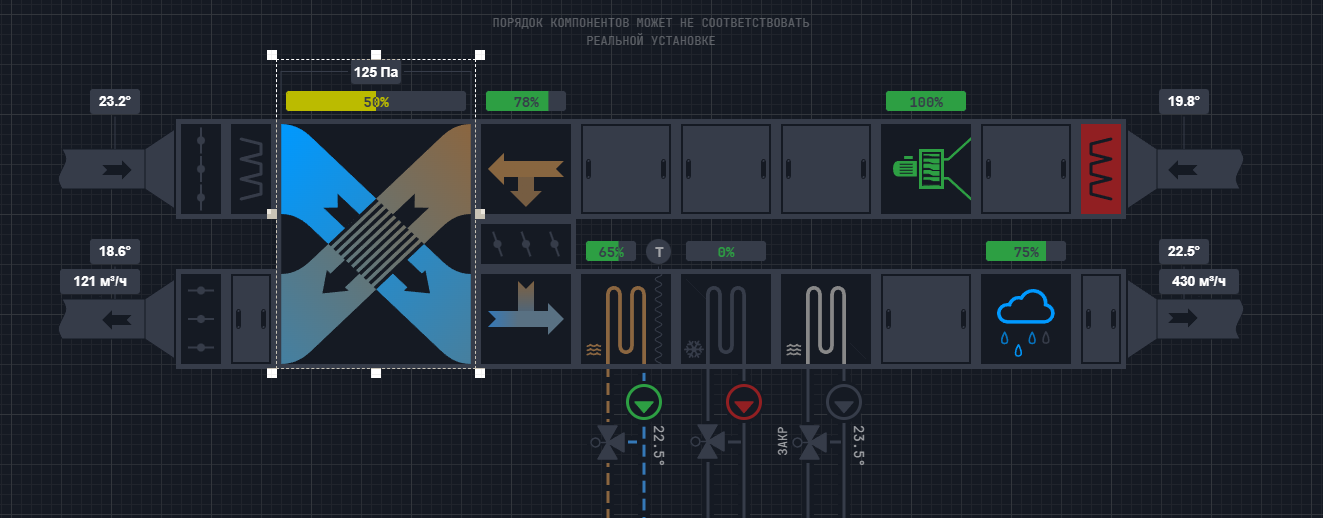

В рамках проекта интеграции мы реализовали механизм автоматического формирования мнемосхемы вентустановки на основе проекта контроллера.

Работа начинается с создания проекта автоматизации в среде SMConstructor. Инженер описывает структуру установки, сигналы и логику управления и загружает этот проект в контроллер Segnetics. Далее на контроллер устанавливается пакет AutoSCADA II (если он не был установлен), который содержит дистрибутив Пульт.Онлайн с предустановленным проектом, в котором уже сформированы все необходимые мнемосхемы и прототип с набором требуемых переменных.

После установки система автоматически анализирует загруженный проект контроллера и формирует готовый web-интерфейс диспетчеризации. Доступ к нему осуществляется напрямую через браузер — достаточно указать IP-адрес контроллера и номер HTTP-порта SCADA-сервера (по умолчанию 8000). Отдельный SCADA-сервер или дополнительное ПО не требуются.

Пользователь сразу получает готовую мнемосхему объекта, а также базовый набор SCADA-инструментов: просмотр текущих значений, журналы событий, тренды и удаленный доступ через облачный сервер segnetics.online. Таким образом, диспетчеризация начинает работать сразу после запуска контроллера.

При необходимости система может быть расширена. Покупка дополнительной лицензии Пульт.Online (от 100 переменных) открывает режим редактирования и позволяет дорабатывать интерфейс, подключать новые узлы и развивать проект диспетчеризации под конкретные требования объекта.

Лицензирование в предустановленной AutoSCADA II

Контроллеры Segnetics с предустановленной AutoSCADA II комплектуются лицензионным ключом ограниченной функциональности на 100 переменных. Данный ключ позволяет работать с интерфейсом SCADA-системы без возможности редактирования проектов.

Для включения возможности редактирования необходимо приобрести дополнительный лицензионный ключ номиналом от 100 переменных. При этом, общее количество доступных в системе физических переменных суммируется, а возможность редактирования проектов разблокируется.

Пример:

  • при покупке контроллера в системе доступно 110 переменных (100 - ограниченный ключ + 10 стандартный бесплатный ключ, из которых 65 заняты под 1 узел - modbus-переменные текущего контроллера).
  • для разблокировки редактора добавляем ключ на 100 переменных
  • получаем 210 переменных и полностью функциональную SCADA-систему со свободными 145 переменными для расширения проекта.
