ПУЛЬТ.ОНЛАЙН

Web-ориентированная система диспетчеризации

SCADA Пульт.онлайн позволяет управлять инженерным оборудованием через интернет или локальную сеть без привязки рабочего места оператора к стационарному компьютеру, не требуя установки дорогостоящего ПО. Работа с системой осуществляется удаленно с любого устройства, оснащенного современным веб-браузером. Безопасность при обмене данными между компонентами системы обеспечивается применением защищенных протоколов, надежной системой аутентификации и разграничением прав пользователей.

Архитектура системы

Система построена на гибкой и масштабируемой клиент-серверной архитектуре. Основными компонентами системы являются сервер  и коммуникационные шлюзы, обеспечивающие постоянное соединение с сервером, мониторинг аварий, трендов и выполнение задач по расписанию. Работа пользователей с системой осуществляется через веб-интерфейс. Сервер системы может быть размещен в интернете или в локальной сети объекта. Размещение сервера в интернете позволяет обеспечить безопасный доступ авторизованных пользователей к системе из любой точки планеты.
Архитектура SCADA Пульт.онлайн
Для работы системы Пульт.онлайн НЕ ТРЕБУЮТСЯ выделенные (статические) IP-адреса. Вы можете использовать любые варианты подключения к сети: от 3g-модемов до высокоскоростных выделенных линий, а также использовать любые схемы резервирования интернет-канала.

Пульт.онлайн позволяет работать с системой с помощью компьютера на любой ОС (Windows, MacOS, Linux и т.д.) и/или с помощью мобильного устройства (iOS, Android), при этом не требуется установки никакого дополнительного ПО, кроме обычного веб-браузера. Все функции системы доступны онлайн, включая редактор проектов с графическим редактором мнемосхем.

Безопасность

При размещении сервера в интернете взаимодействие всех компонентов системы осуществляется через защищенное соединение по протоколу HTTPS. Безопасность соединения подтверждается SSL-сертификатом, установленном на сервере. Авторизованные пользователи получают привилегии в соответствии с установленными разрешениями. Дополнительный уровень безопасности обеспечивает режим двухфакторной аутентификации с помощью SMS и ограничение входа по маске IP-адресов. Автоматически выполняется полное резервное копирование системы и логирование всех действий пользователей.

Производительность

Высокопроизводительное программное обеспечение полностью написано на Си, работает под управлением ОС Linux и имеет минимальные требования к ресурсам. Полный отклик системы (с момента отправки запроса с интерфейса пользователя до получения ответа от конечного устройства) при подключении всех компонентов системы через проводной интернет составляет менее 50 мс.

Гибкость

ПО Пульт.онлайн может быть установлено на широкий спектр устройств в зависимости от требований к конфигурации системы. Мы работаем над расширением списка поддерживаемых устройств и разновидностей ОС. На данный момент имеются готовые дистрибьютивы для следующих устройств и ОС:

• Linux (CentOS, Ubuntu, Debian, Fedora, OpenWRT и тп.) для платформ ARM, x86 и x64
• 3G-роутер TELEOFIS RTU968
• Контроллеры Segnetics SMH4, Trim
• Микрокомпьютер Raspberry Pi

Для системы с интернет-доступом мы рекомендуем использовать облачный сервер в минимальной конфигурации + перечисленные выше устройства в качестве шлюзов. Для небольшой локальной системы, не требующей доступа через интернет, можно установить сервер и шлюз непосредственно на контроллер.

Функциональность

Пульт.онлайн позволяет управлять инженерными системами по протоколам Modbus и OPC в режиме реального времени, а также осуществлять мониторинг аварий и трендов. Особенности системы:

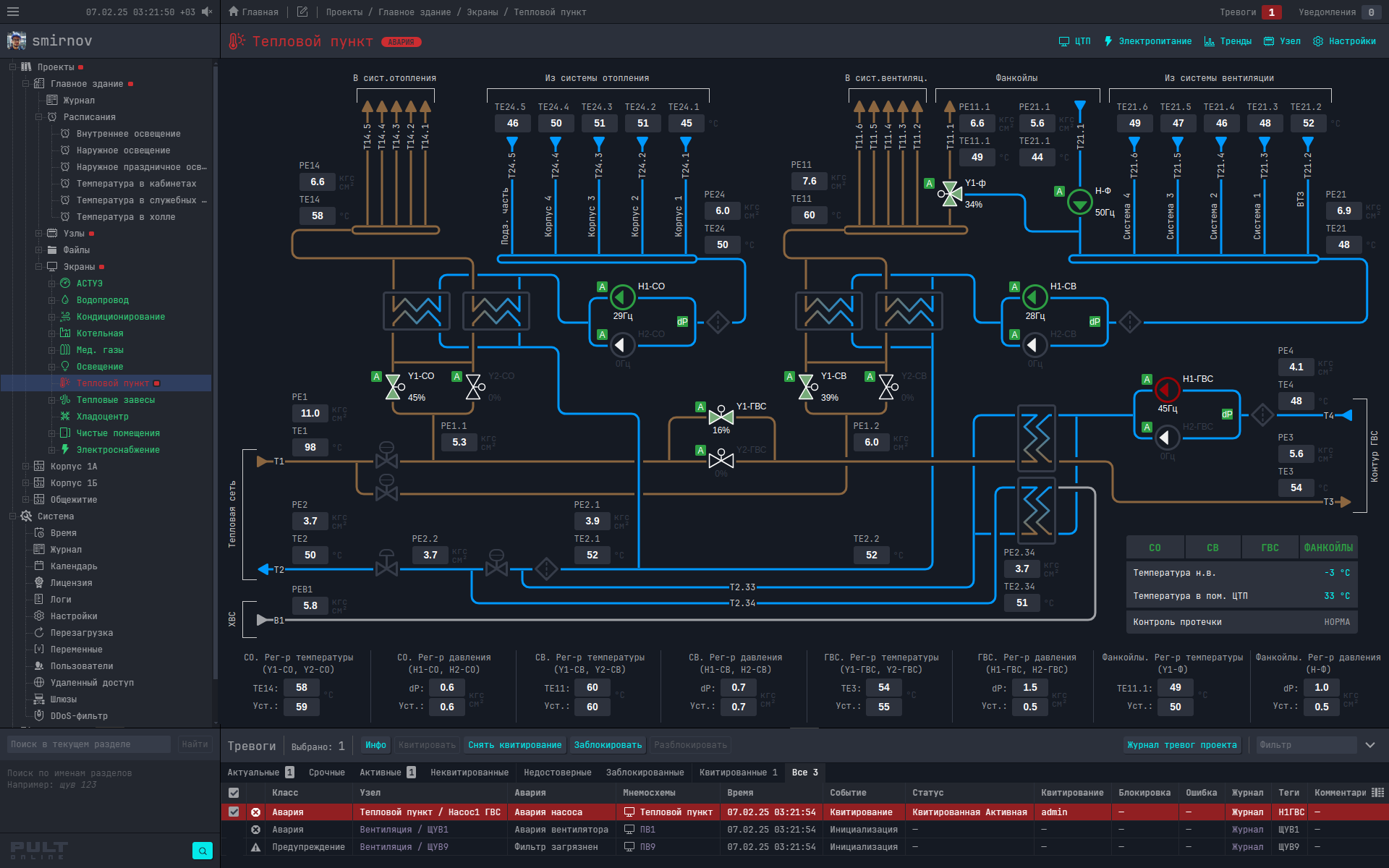

• Отображение данных на мнемосхемах в режиме реального времени
• Уведомления об авариях по SMS, Email и Telegram с настройкой рассылки по заданным параметрам
• Сбор, хранение и визуализация больших объемов событийных данных (аварии, тренды)
• Визуализация трендов в виде графиков, отчетов, температурных карт за любой интервал времени
• Встроенное хранилище файлов проектной документации, схем, инструкций к оборудованию и т.п.
• Планировщик заданий для автоматического управления оборудованием по расписанию
• Поддержка работы с разными часовыми поясами
• Разграничение прав доступа по пользователям и группам
• Инструменты для диагностики и удаленного обновления компонентов системы
• Редактор проектов онлайн
• Не требуется выделенных (статических) IP-адресов
• Не требуется инсталляции ПО на устройства пользователей

Интерфейс пользователя адаптирован для работы с мобильными устройствами (iPhone, iPad, Android), в частности, возможно создание мобильных и десктопных версий мнемосхем. Система имеет широкие возможности для расширения функционала, в том числе, для решения нестандартных, специфических задач, часто возникающих в процессе реализации масштабных проектов.

SCADA Пульт.онлайн является надежным и эффективным решением для задач промышленной автоматизации, автоматизации зданий и интернета вещей, предоставляя возможности централизованной диспетчеризации, управления и мониторинга.

Демо

Сервер:demo.pult.online
Логин:demo
Пароль:pultonline
Вы можете редактировать проекты (Сервис/Редактор проектов) и сохранять их, чтобы увидеть изменения в пользовательском интерфейсе. Каждый час в 00 минут все изменения удаляются (проекты восстанавливаются к исходному состоянию). Сервер работает с эмулятором узлов. В эмуляторе не реализована логика, значения генерируются случайным образом.

На что обратить внимание:
Пример мнемосхемы вентсистемы
Мобильный вариант мнемосхемы
Набор трендов венсистемы
Аварии венсистемы
Журнал
Файлохранилище для проектной документации
Температурная карта
Редактор проекта, мнемосхема
Редактор проекта, узлы

В данный момент мы работаем над наполнением демо-проектов, в которых постараемся наглядно представить весь спектр возможностей SCADA-системы: редактор мнемосхем, пользовательский интерфейс, тренды, аварии и т.д.
