В данном разделе представлены примеры внедрений SCADA Пульт.Онлайн, выполненные компанией Альфаматика, а также совместные интеграционные проекты с нашими партнерами.

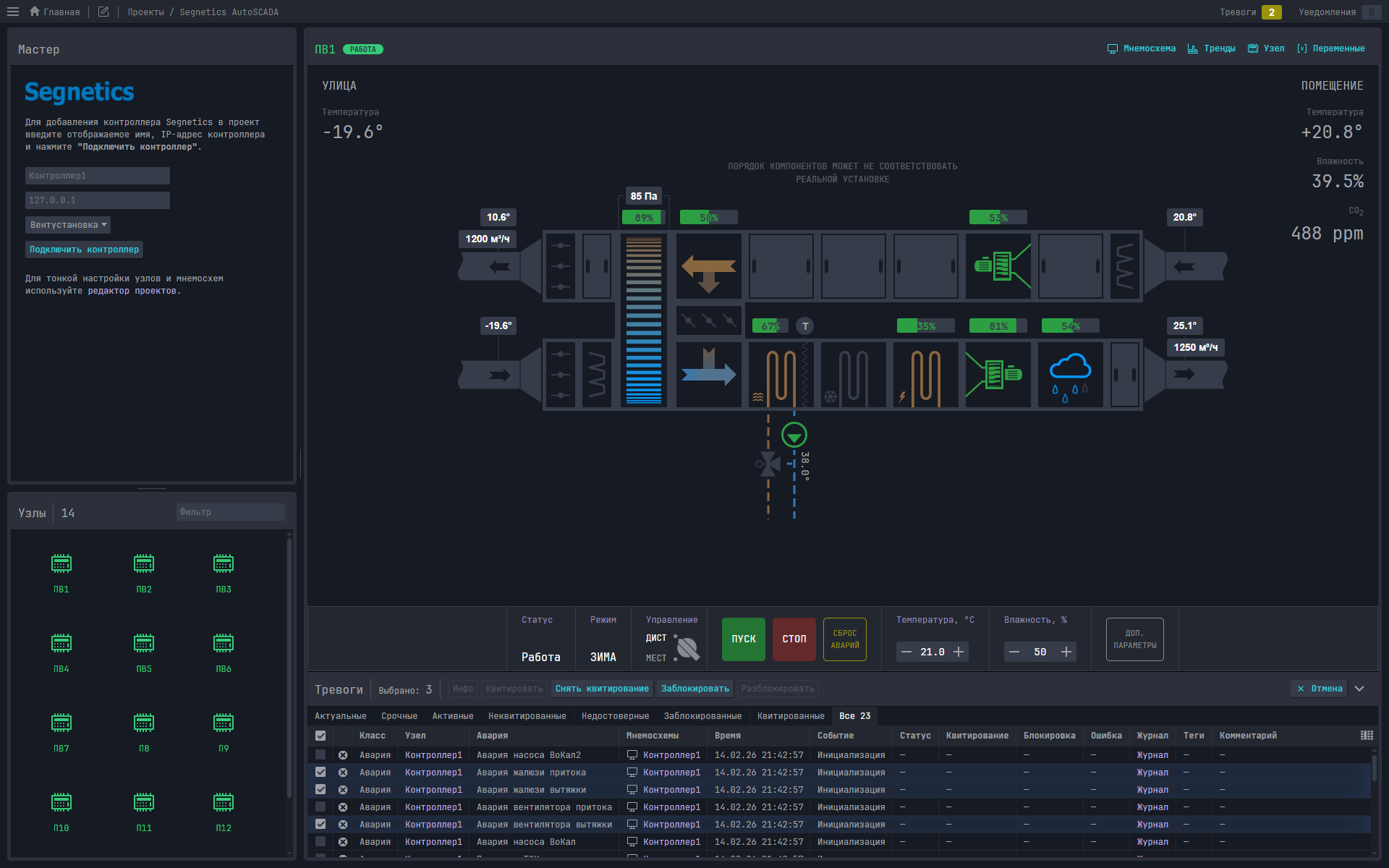

AutoSCADA II для компании Segnetics
В рамках проекта решались следующие задачи:
- автоматическая генерация мнемосхем по считываемым с контроллера параметрам.
- мастер подключения новых узлов.
- адаптация дистрибутива SCADA-сервера для встраивания в контроллеры Segnetics.
- настройка хост-сервера для организации удаленного доступа к SCADA на локальных контроллерах.
Подробнее о проекте

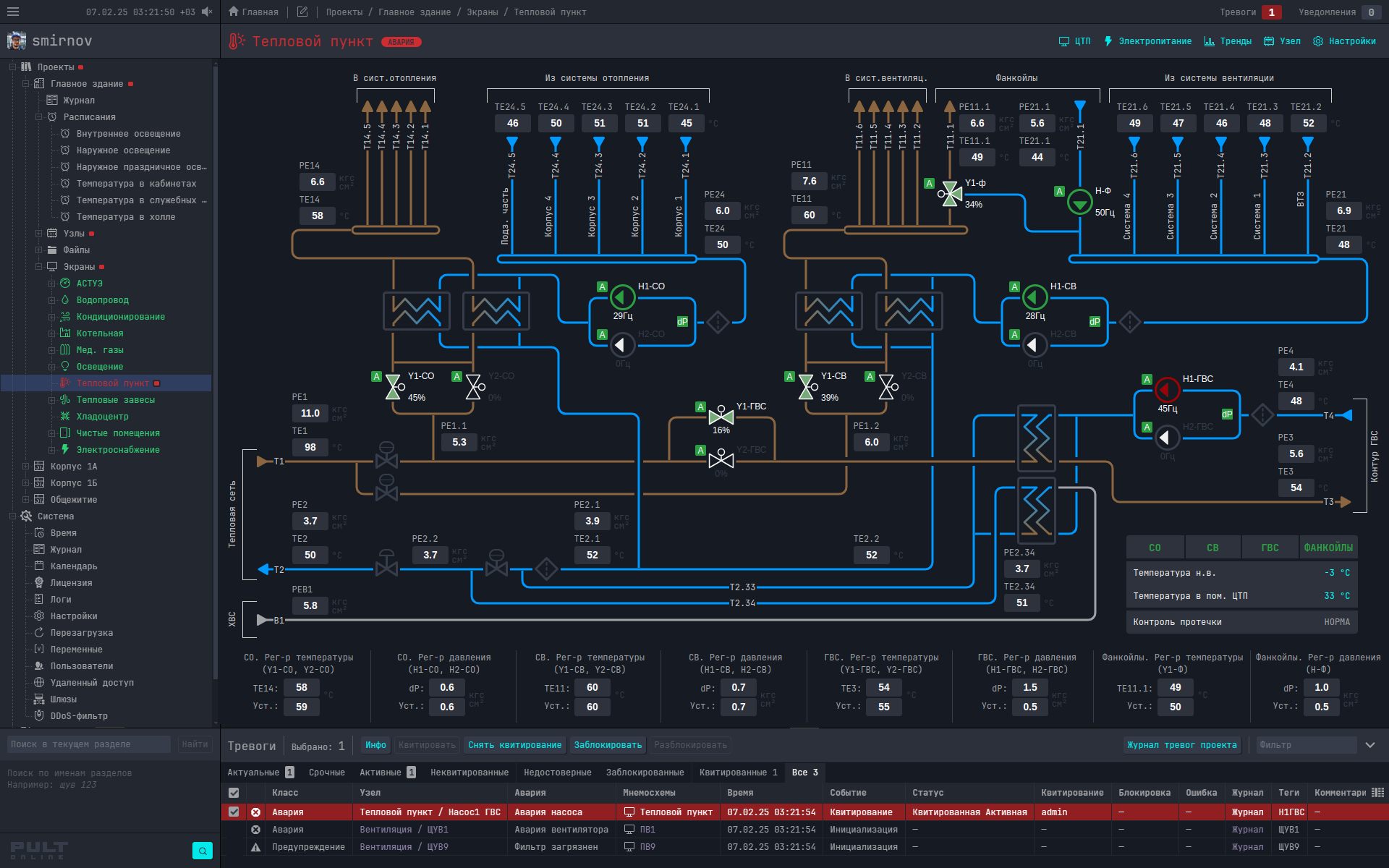

Диспетчеризация инженерных систем медицинского центра
Инженерные системы:
- 34 приточно-вытяжные вентсистемы
- 86 вытяжных вентсистем
- Тепловой пункт
- Хладоцентр
- Тепловые завесы
- Чистые помещения
- Медицинские газы
Параметры SCADA:
- 1 локальный сервер (4ГГц, 4ГБ ОЗУ) с уд. доступом
- 8500 переменных

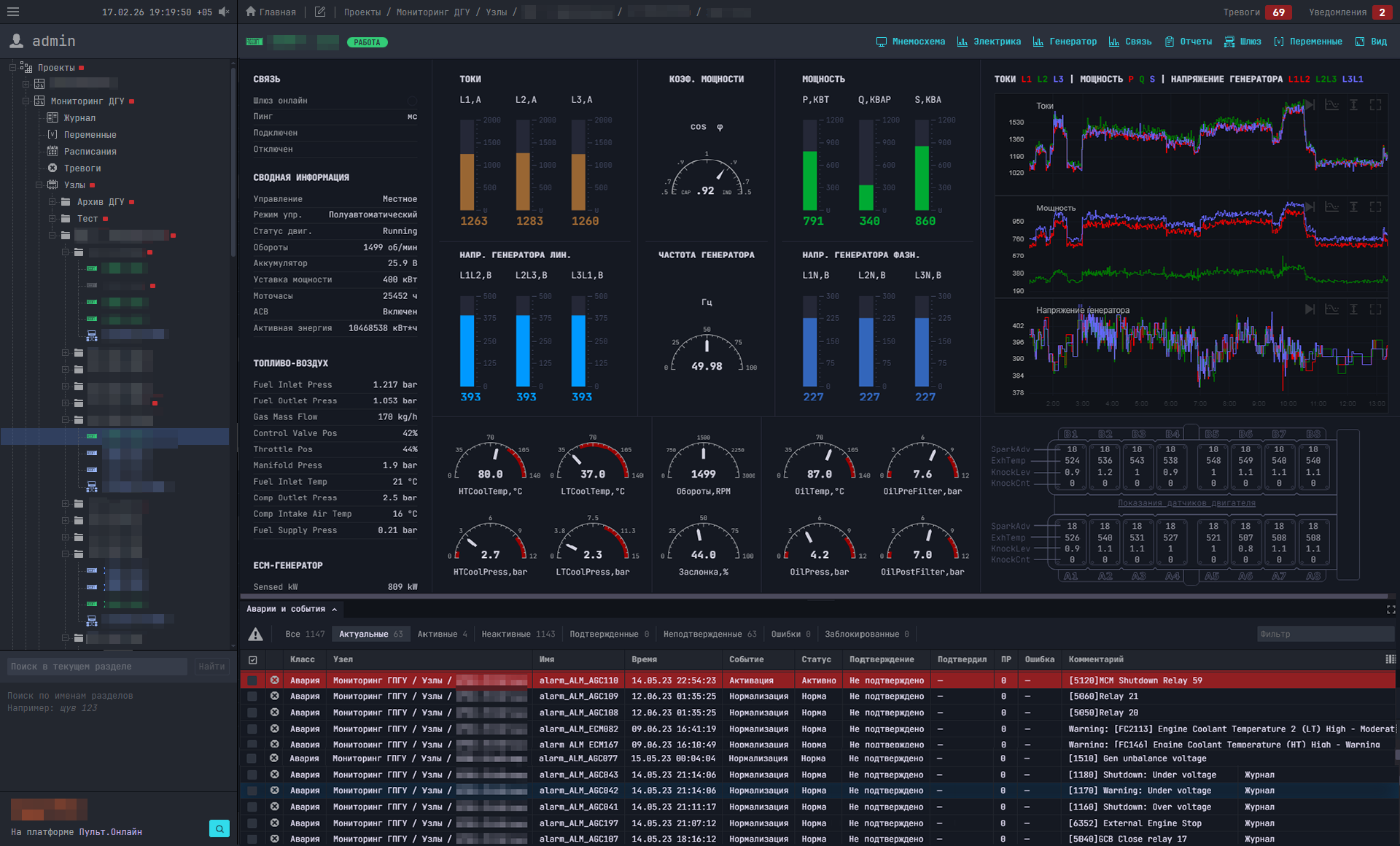

Мониторинг географически распределенных генераторных установок
Мониторинг более 300 единиц удаленного оборудования, размещенного на месторождениях в Западной Сибири, на предприятиях и объектах нефтегазовой промышленности:
- газопоршневые генераторные установки
- дизельные генераторные установки
- трансформаторные подстанции 10КВ и 6КВ
Параметры SCADA:
- Сбор телеметрии, мониторинг аварий и GPS-координат
- 1 облачный сервер (1ГГц, 2GB ОЗУ)
- Более 120 удаленных шлюзов (3G-роутеры Teleofis, контроллеры WirenBoard)
- Уверенная коммуникация через спутник с пингом > 1000 мс
- Более 200.000 переменных (тегов)
- До 10.000 сигналов в секунду

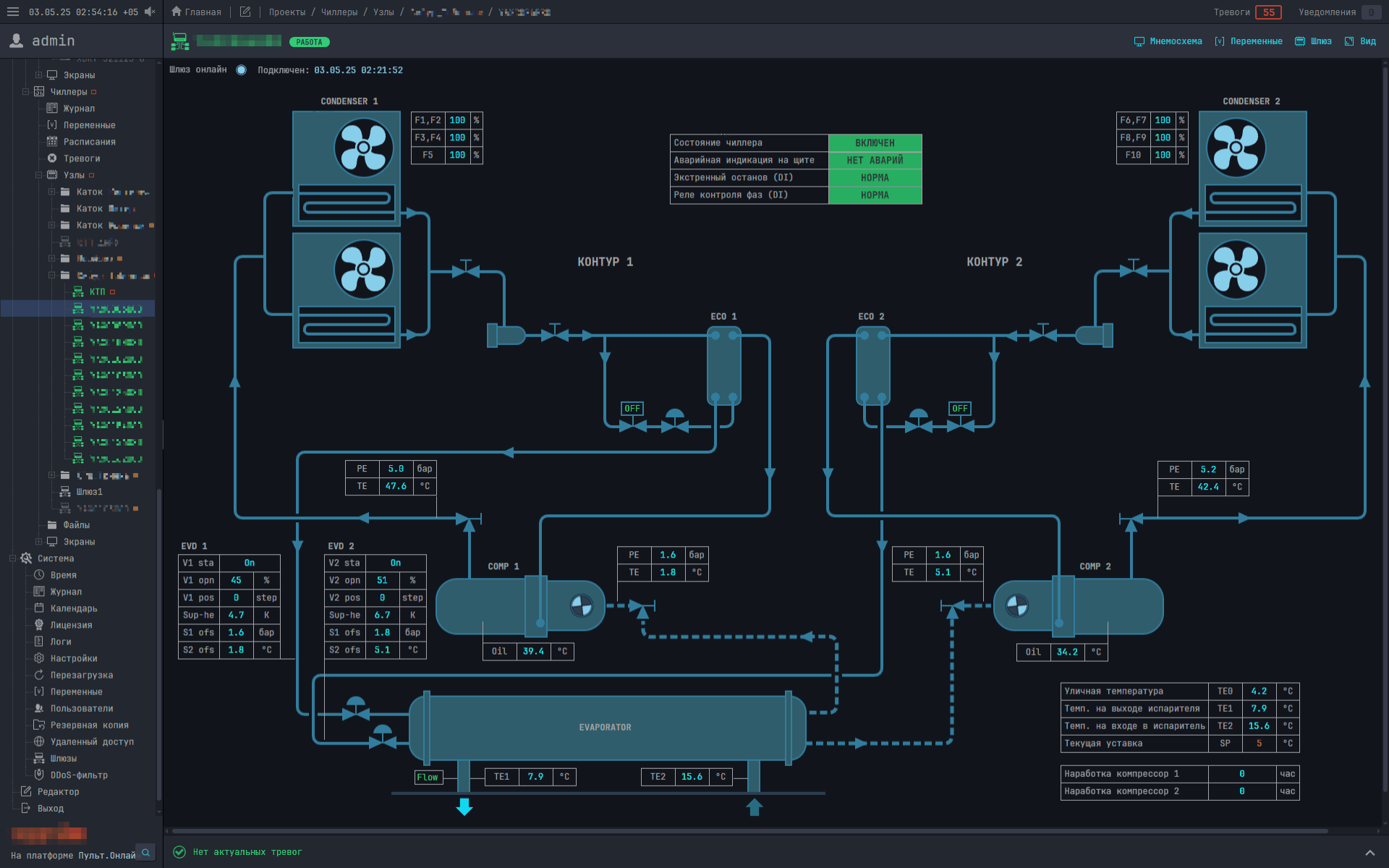

Мониторинг географически распределенных холодильных установок
Мониторинг более 30 чиллеров мощностью до 800 кВА каждый, размещенных на предприятиях, коммерческих объектах и объектах гражданской инфраструктуры.
Параметры SCADA:
- Сбор телеметрии, мониторинг аварий
- 1 облачный сервер (1ГГц, 2GB ОЗУ)
- Более 30 удаленных шлюзов (3G-роутеры Teleofis, контроллеры WirenBoard)
- 8000 переменных (тегов)
- До 1000 сигналов в секунду

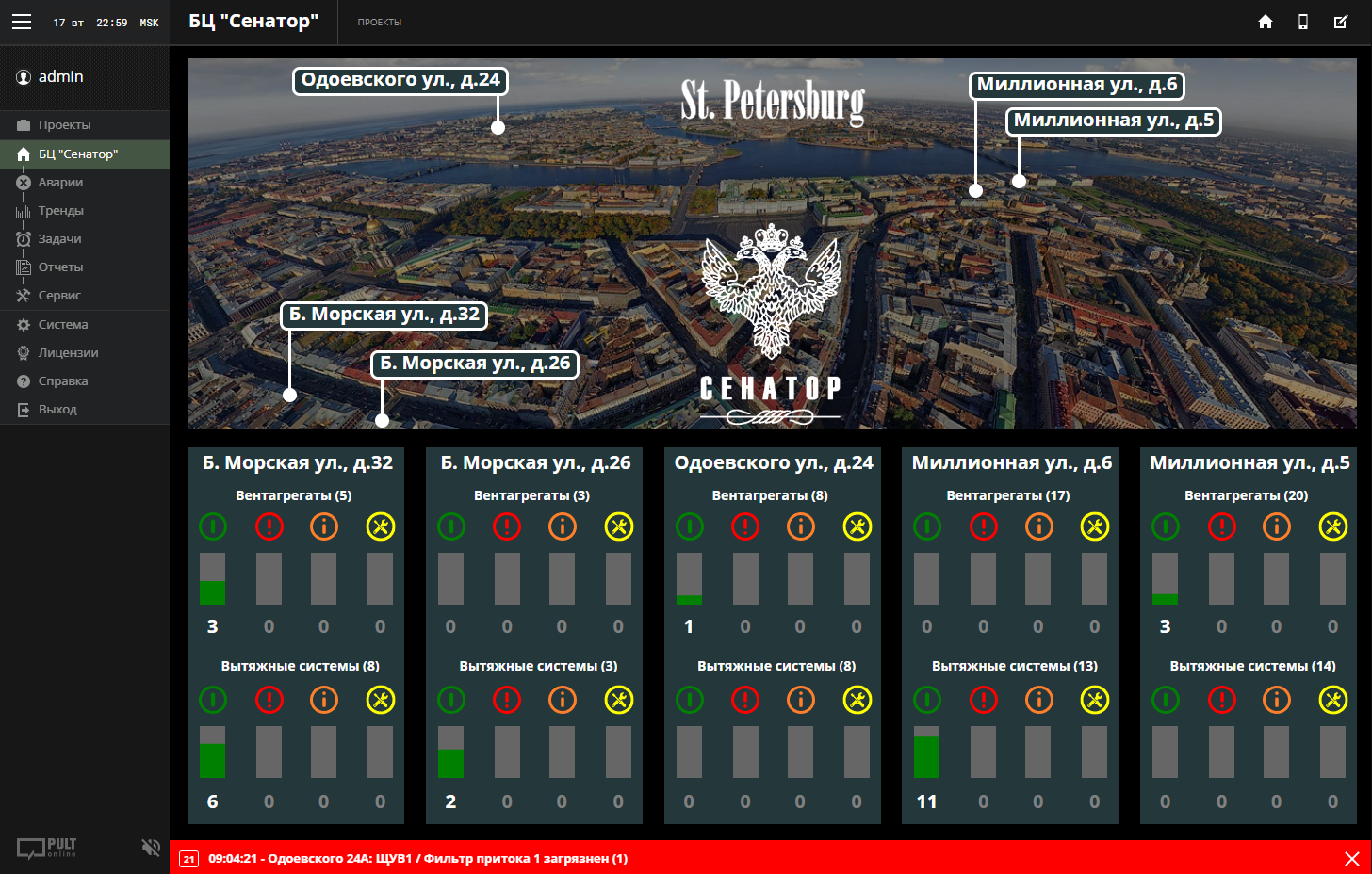

Диспетчеризация систем общеобменной вентиляции бизнес-центров
Сеть бизнес-центров "Сенатор"
Единая диспетчеризация систем общеобменной вентиляции сети бизнес-центров в Санкт-Петербурге, состоящей из пяти бизнес-центров, расположенных в разных локациях.
Инженерные системы:
- более 50 приточно-вытяжных установок
- более 40 вытяжных систем
Параметры SCADA:
- 1 облачный сервер (1ГГц, 512МБ ОЗУ)
- 5 шлюзов (Teleofis, Segnetics, Jethome)
- контроллеры Corrigo, Segnetics
- 4300 переменных

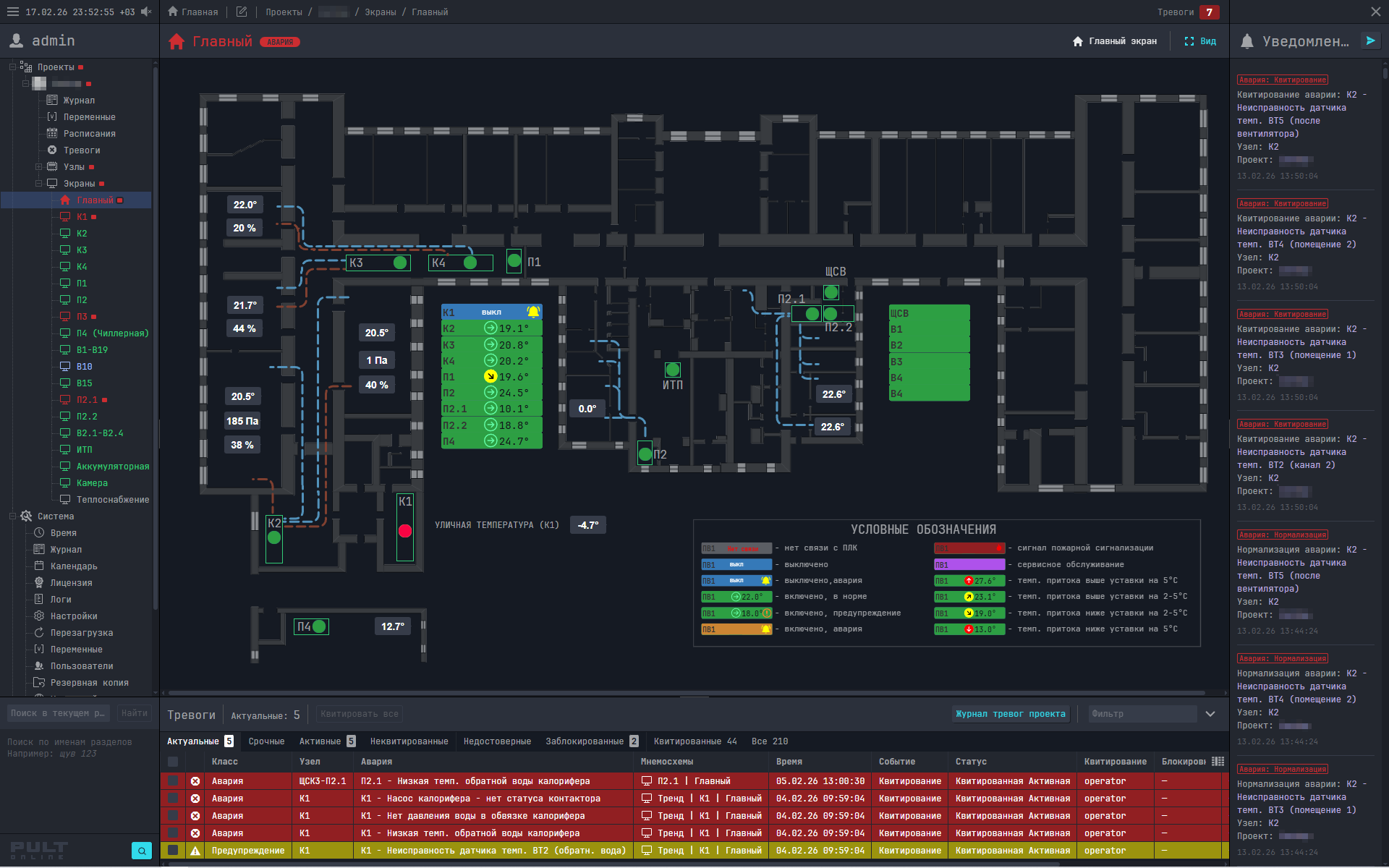

Диспетчеризация инженерных систем научно-исследовательского центра
Инженерные системы:
- 4 холодильные станции
- 10 вентсистем
- ИТП
- Аккумуляторная
Параметры SCADA:
- 1 локальный сервер (2ГГц, 4ГБ ОЗУ) с уд. доступом
- 20 узлов Modbus-TCP
- контроллеры Segnetics
- 2200 переменных

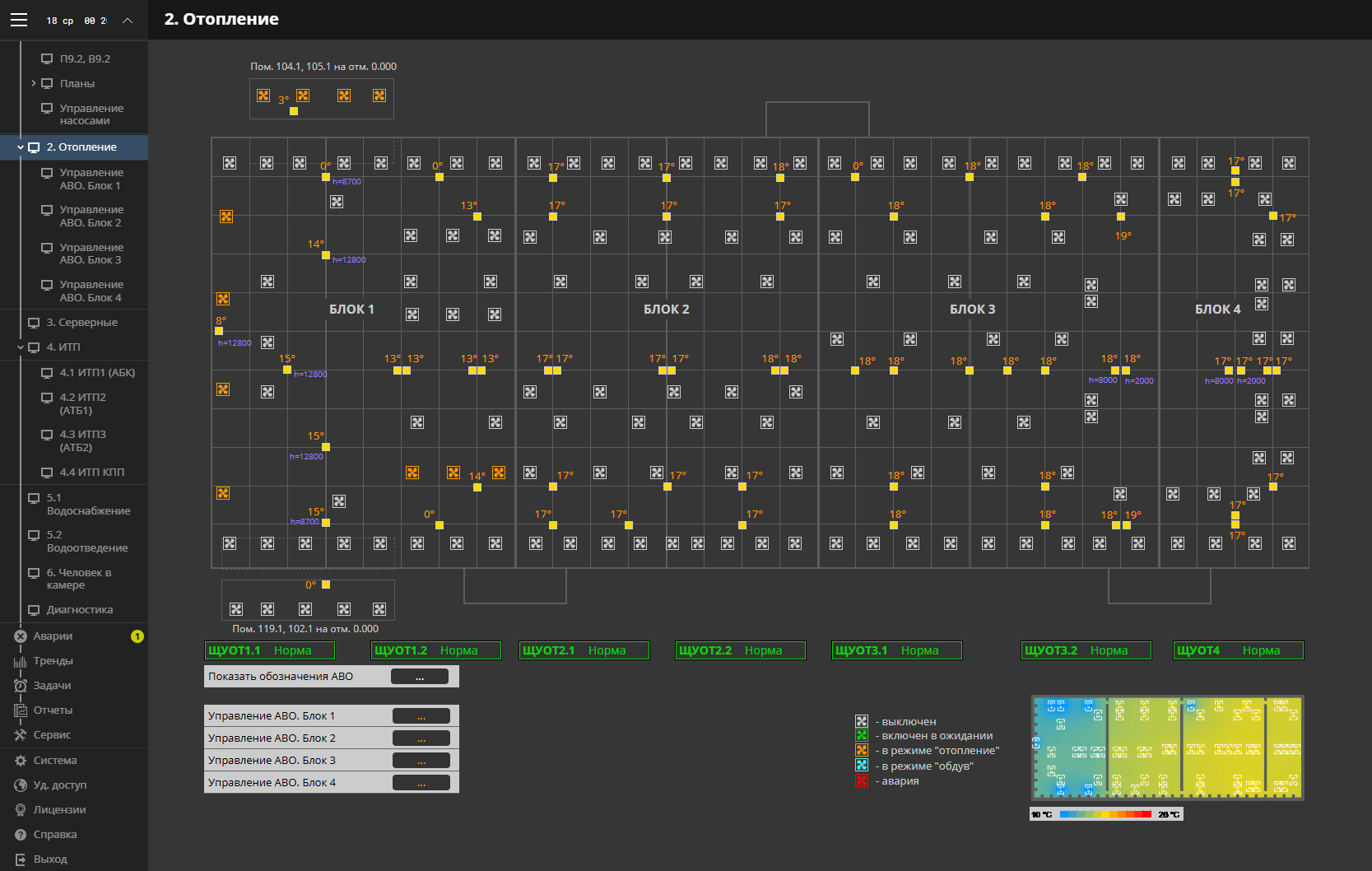

Диспетчеризация инженерных систем крупного логистического комплекса
Здание площадью 91000 кв.м. Диспетчеризация вентиляционных систем, систем воздушного отопления, три ИТП, ЛОС и КНС на территории комплекса. Температурная карта складских помещений. Разнообразие линий связи с полевым оборудованием: RS485, Ethernet, ВОЛС, WiFi.
Инженерные системы:
- 45 приточно-вытяжных вентсистем
- более 50 вытяжных вентсистем
- 2 серверные (охлаждение)
- 3 ИТП
- Водоснабжение
- Водоотведение
- Холодильные камеры
Параметры SCADA:
- 1 локальный сервер (2ГГц, 4ГБ ОЗУ) с уд. доступом
- 9000 переменных

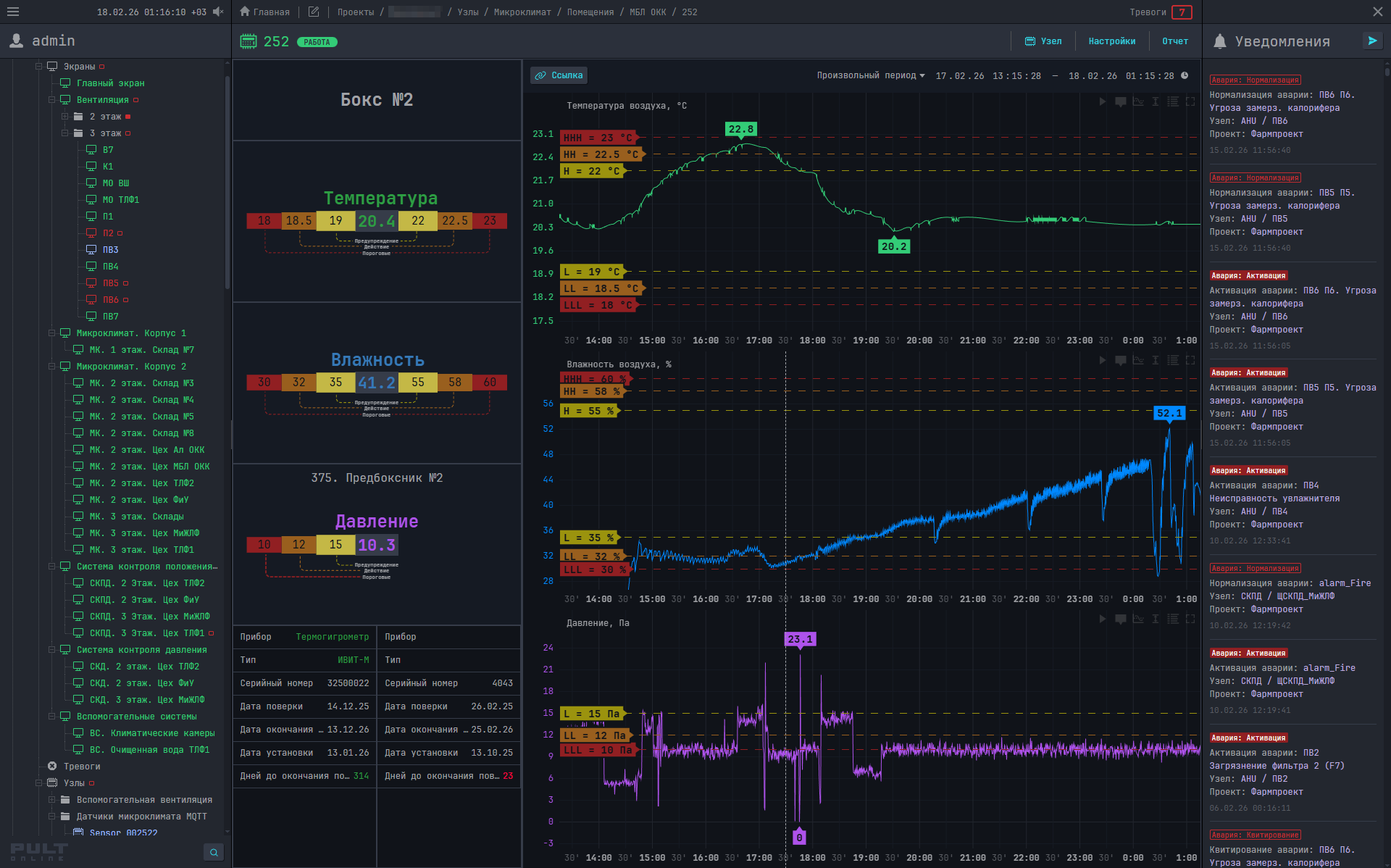

Диспетчеризация инженерных систем фармацевтического предприятия
Диспетчеризация инженерных систем: вентиляция, микроклимат помещений (температура, влажность, давление), система контроля положения дверей, вспомогательные производственные системы. Используемые протоколы связи: Modbus, MQTT, HTTP. Хранение исторических данных до 3 лет. Выгрузка pdf-отчетов, заверенных электронной подписью.
Инженерные системы:
- 11 приточно-вытяжных вентсистем
- 3 вытяжные вентсистемы
- 40 датчиков контроля микроклимата
Параметры SCADA:
- 2 резервируемых локальных сервера с уд. доступом
- 12500 переменных

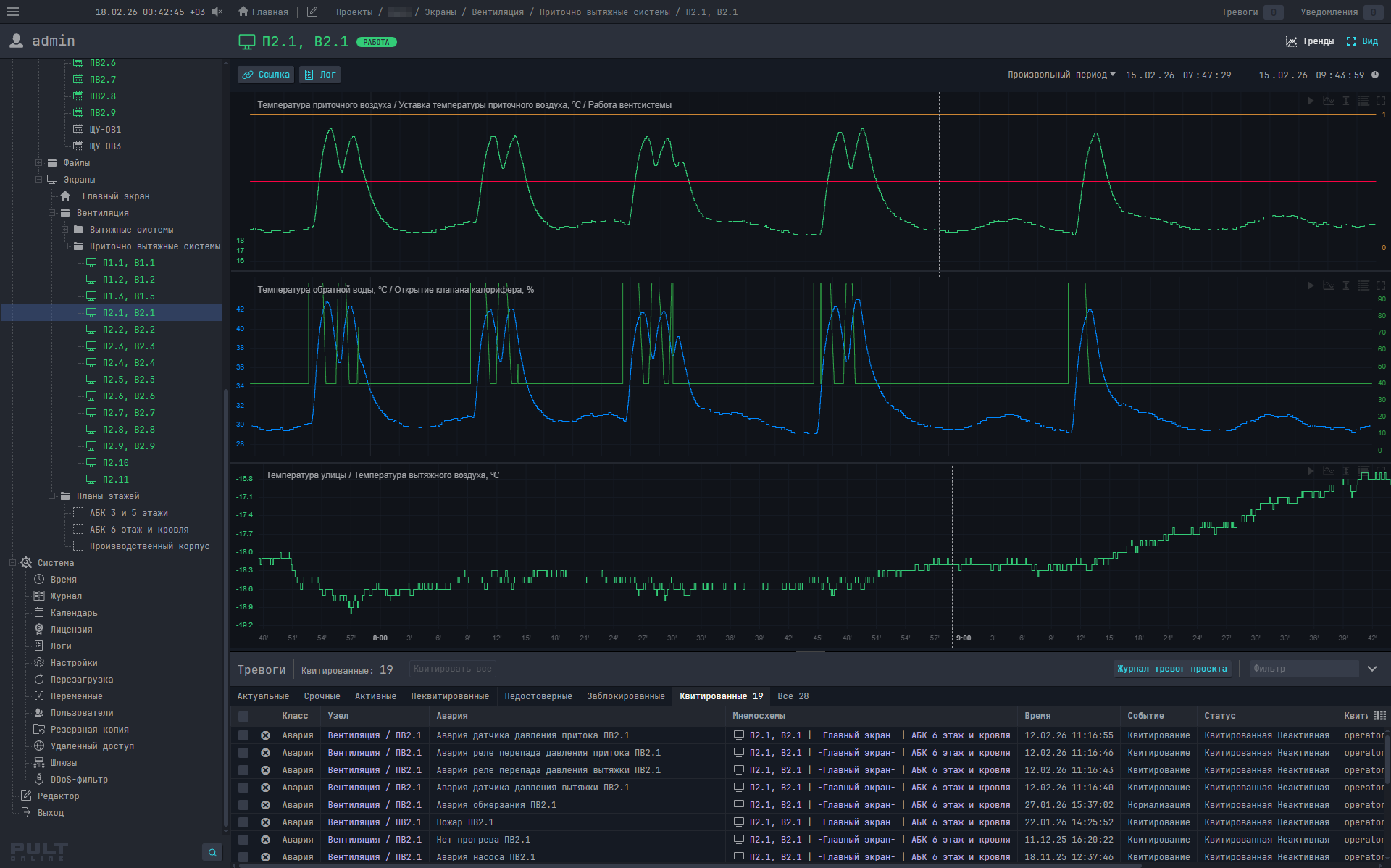

Диспетчеризация систем общеобменной вентиляции коммерческого объекта
Инженерные системы:
- 14 приточно-вытяжных вентсистем
Параметры SCADA:
- 1 локальный сервер на ПЛК Segnetics SMH4 с уд. доступом
- 2000 переменных

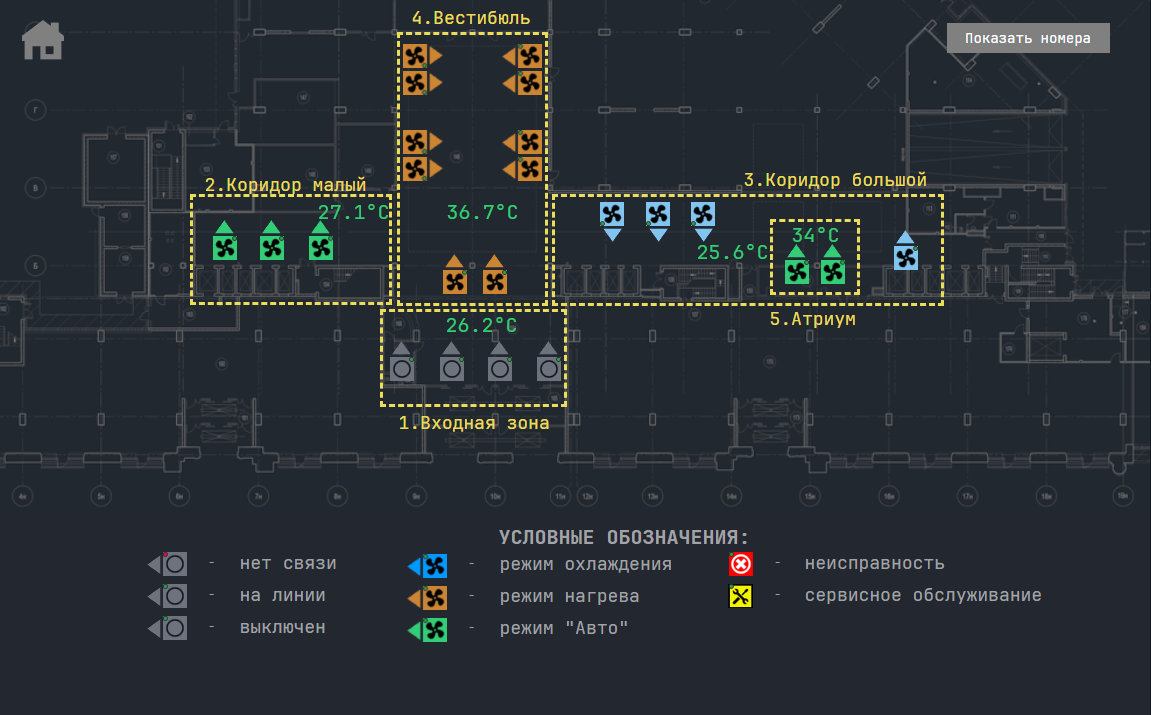

Диспетчеризация систем кондиционирования гостиницы
Инженерные системы:
- 23 фанкойла
Параметры SCADA:
- 1 локальный сервер на Jethome D1+ с уд. доступом
- 700 переменных

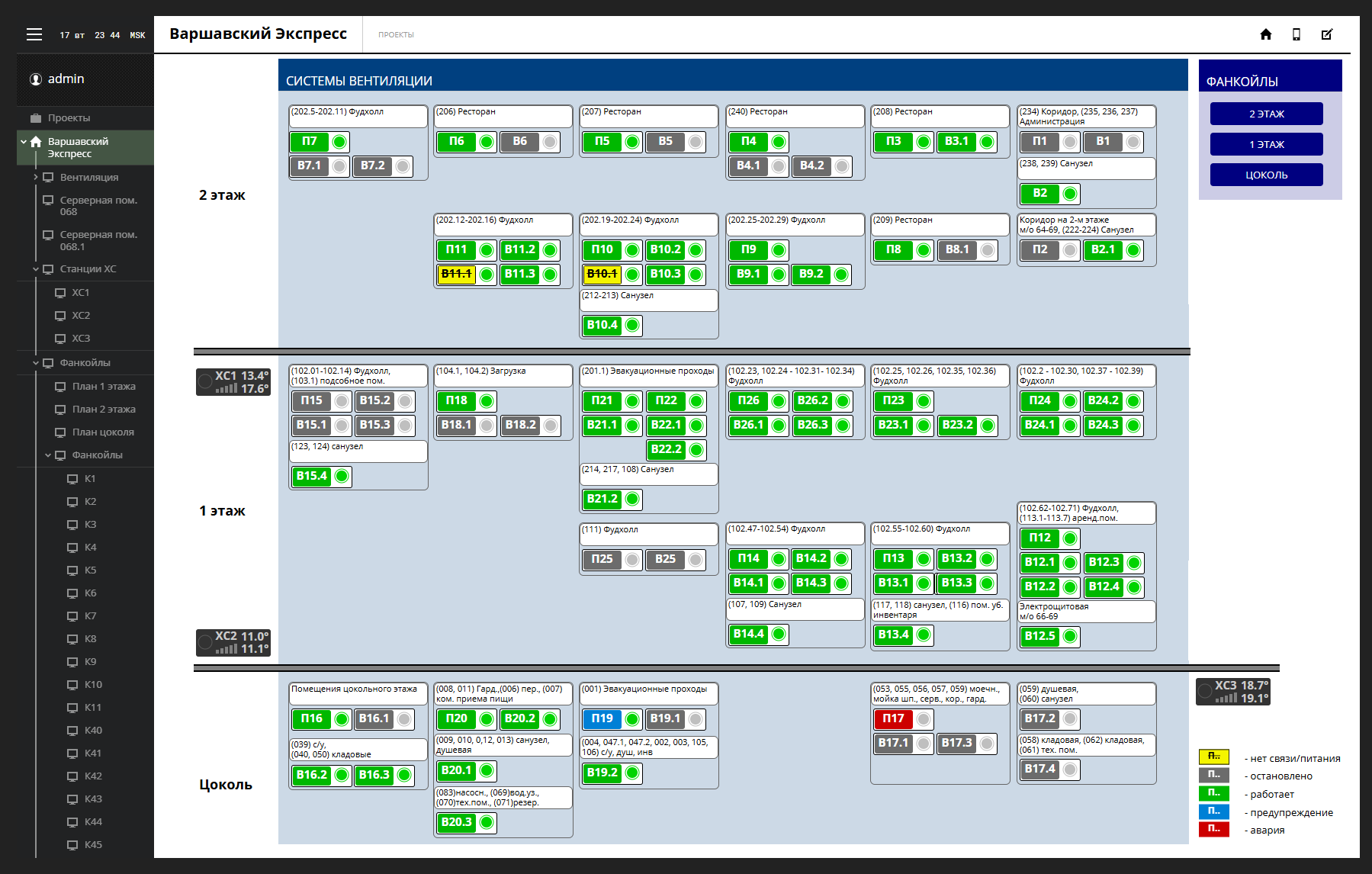

Диспетчеризация систем отопления и вентиляции фудмолла
ТРК "Варшавский экспресс"
Диспетчеризация систем вентиляции, фанкойлов и станций холодоснабжения фудмолла "Варшавский экспресс". Система вентиляции построена таким образом, чтобы препятствовать распространению запахов из производственных помещений, где происходит приготовление блюд.
Инженерные системы:
- 26 приточных вентсистем
- более 50 вытяжных вентсистем
- 109 фанкойлов
- 3 станции холодоснабжения
Параметры SCADA:
- 1 сервер TG-IMPC-JN3 (2.4ГГц, 4GB ОЗУ) с уд. доступом
- 100 modbus-узлов
- ПЛК Zentec, ОВЕН
- RS485 через ОВЕН МКОН24
- 4000 переменных

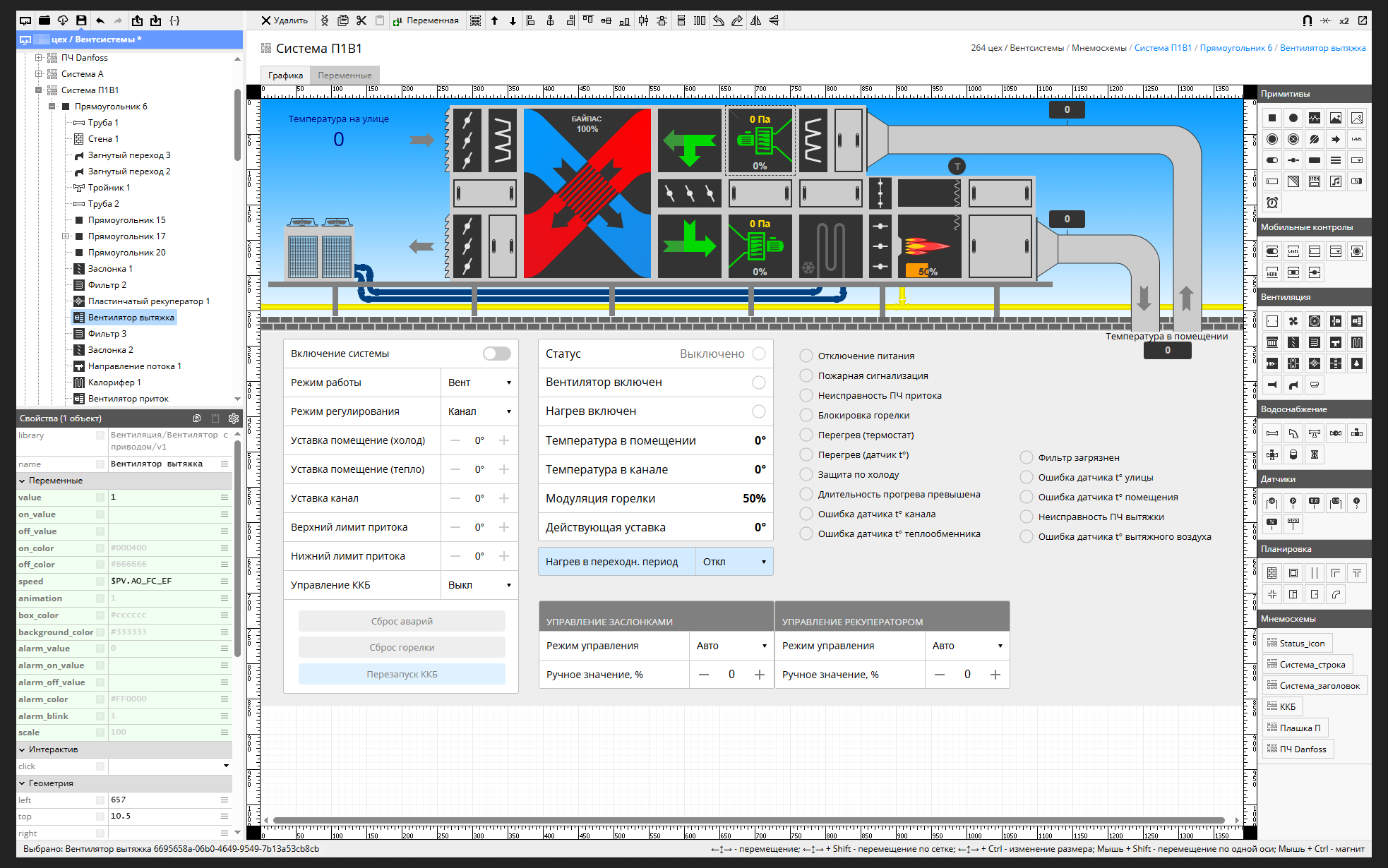

Диспетчеризация газовых воздушно-отопительных агрегатов сборочного цеха
Цех сборки двигателей
Мониторинг и диспетчеризация газовых воздушнно-отопительных агрегатов производственного цеха.
Инженерные системы:
- 22 вентагрегата, общей мощностью 16 МВт
Параметры SCADA:
- 1 облачный сервер (1ГГц, 512МБ ОЗУ)
- 3000 переменных

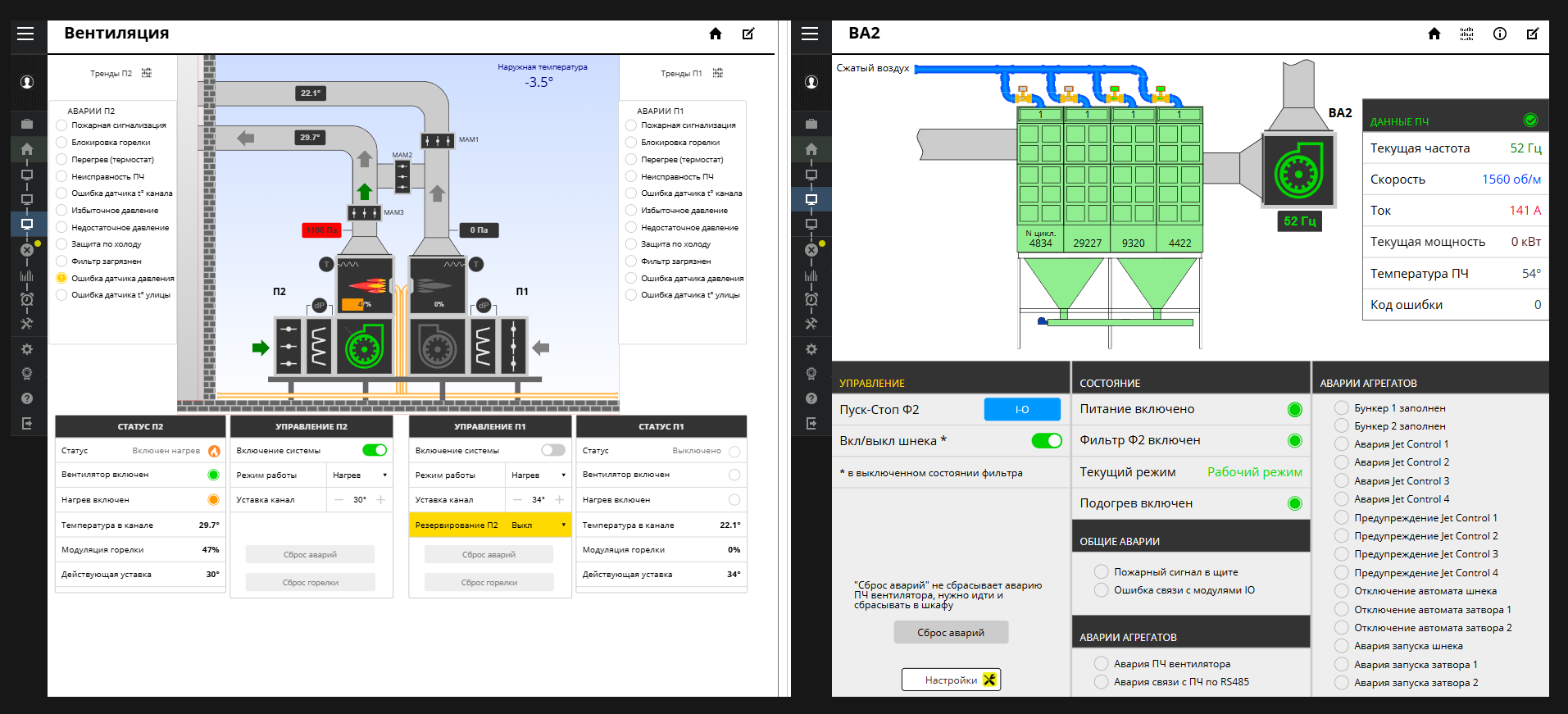

Диспетчеризация систем отопления и вентиляции заводских помещений
Тихвинский вагоностроительный завод
Мониторинг и диспетчеризация инженерных систем Тихвинского вагоностроительного завода.
Инженерные системы:
- более 50 приточно-вытяжных вентсистем
- более 20 газовых приточных вентсистем тепловой мощностью до 1 МВт каждый
- 4 котельные общей тепловой мощностью 8МВт
- Бойлерная производительностью 150 м3/сутки
- более 500 вытяжек
- градирни
- насосные станции
- другое инженерное оборудование
Параметры SCADA:
- 2 облачных сервера (1ГГц, 512МБ ОЗУ)
- 36 шлюзов
- 8500 переменных

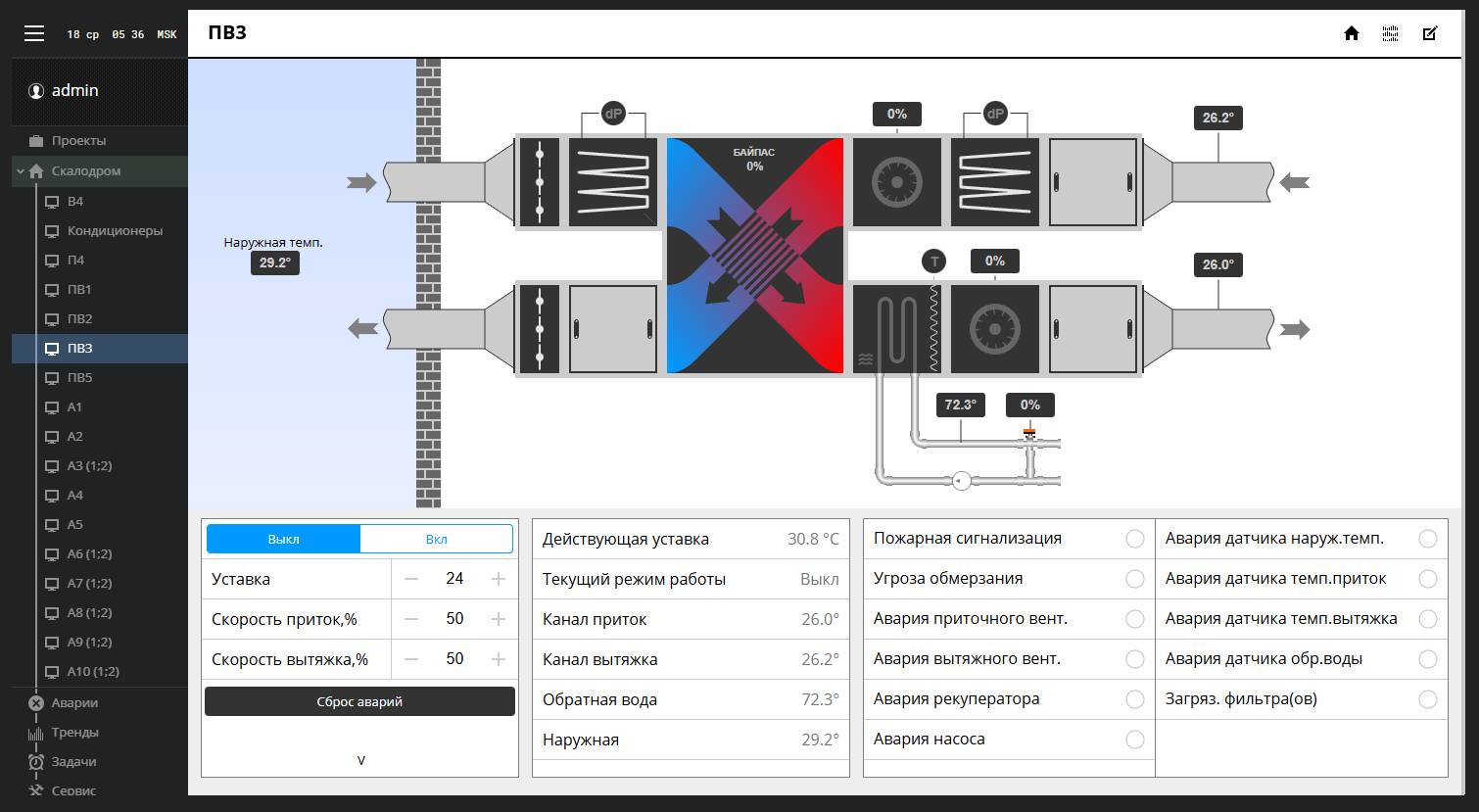

Диспетчеризация систем ОВК спортивно-развлекательного комплекса
Инженерные системы:
- 6 приточно-вытяжных систем
- 10 фанкойлов
- кондиционирование серверной
Параметры SCADA:
- 1 локальный сервер на Teleofis RTU1068 (400МГц, 128МБ ОЗУ)
- 300 переменных
