MQTT

Драйвер MQTT предназначен для получения данных путем подписки на сообщения MQTT-брокера, а также для публикации данных на MQTT-брокере. Полученные данные интерпретируются в соответствии с выбранным форматом и записываются в переменные драйвера. Парсинг данных может быть выполнен в форматах Regex, JSON и с помощью символов подстановки (* и ?).

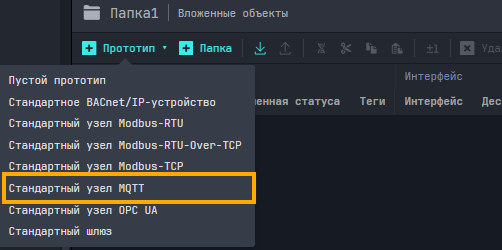

1. Создайте новый прототип стандартного узла MQTT.

2. При добавлении нового прототипа узла MQTT автоматически создаются следующие параметры:

host IP адрес или доменное имя MQTT брокера, по умолчанию localhost
port Номер порта MQTT брокера, обычно 1883 для незашифрованного соединения и 8883 для зашифрованного
ssl Включить SSL шифрование, включить данную опцию если MQTT-брокер работает по SSL.
checkcert Включить проверку SSL сертификата, по умолчанию: 0 (нет)
timeout Таймаут подключения в мс., по умолчанию: 10 000
username Имя пользователя на MQTT брокере
password Пароль пользователя на MQTT брокере\

и переменные:
metric_ping (режим Период - период опроса узла или Cron - опрос по расписанию)
status - для отображения статуса узла

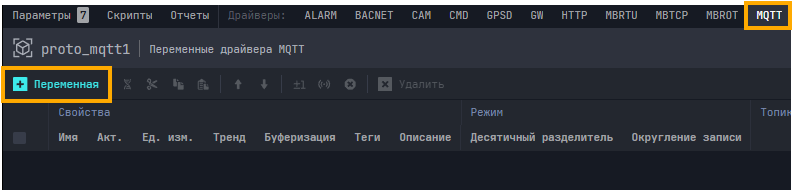

3. Для создания новых переменных зайдите в прототип во вкладку MQTT.

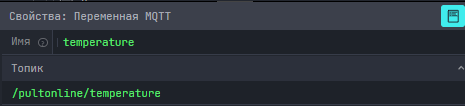

4. Пусть первая переменная значений температуры temperature будет иметь числовой формат ответа (способ парсинга от MQTT-брокера).
   Укажем следующий MQTT-топик (канал), на который будет выполнена подписка и в который, при установке нового значения переменной, будет выполняться публикация
   В поле Топик - /pultonline/temperature.

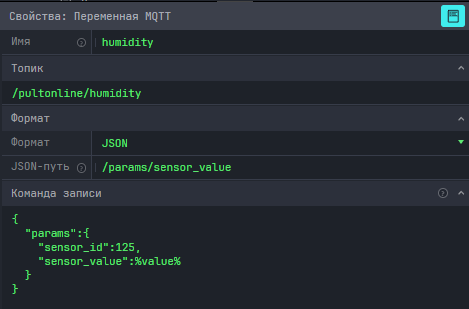

5. Следующая переменная влажности humidity будет в формате JSON - укажем в поле Формат - JSON.
   В поле JSON-путь укажем путь к параметру в JSON-объекте: /params/sensor_value.
   Также необходимо указать команду записи - текст, который будет отправлен в топик при выполнении записи значения переменной: {"params":{"sensor_id":125,"sensor_value":%value%}}.
   Вместо %value% будет подставлено устанавливаемое значение переменной.

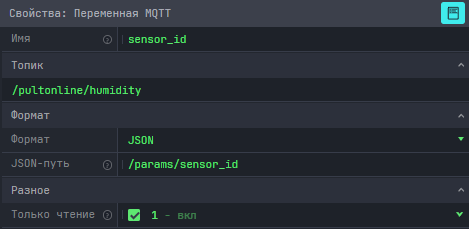

6. Третья переменная ID датчика sensor_id аналогично предыдущей будет в формате формате JSON с путем /params/sensor_id в режиме только чтения (указать 1 в поле Только чтение)

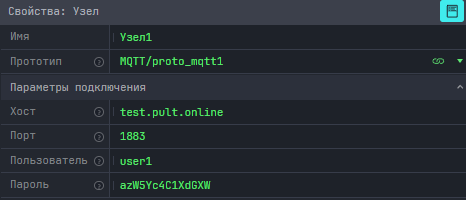

7. Далее необходимо создать узел на основе данного прототипа, в котором необходимо указать параметры подключения к узлу (хост, порт, имя пользователя и пароль) , например:

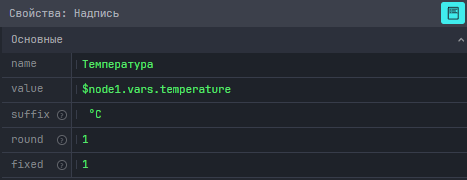

8. Для отображения данных на мнемохеме, в ней необходимо создать новый параметр Узел, разместить контролы Надпись с привязкой переменных. Пример для переменной температуры:

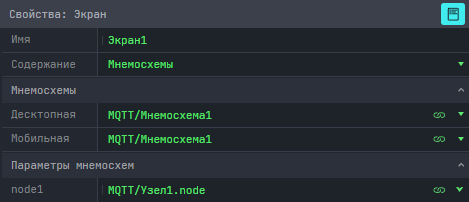

9. Создайте новый экран и в его свойствах привяжите мнемосхему и узел:

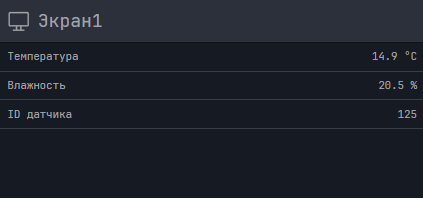

10. После этого выполните сборку проекта и на экране появится таблица данных, полученных от MQTT-брокера:

Пример на WebSCADA.ru

1. Данные выводятся на Экран1, созданный на основе Мнемосхема1, привязаной к Узел1 с Прототипом1
